 主要用途：

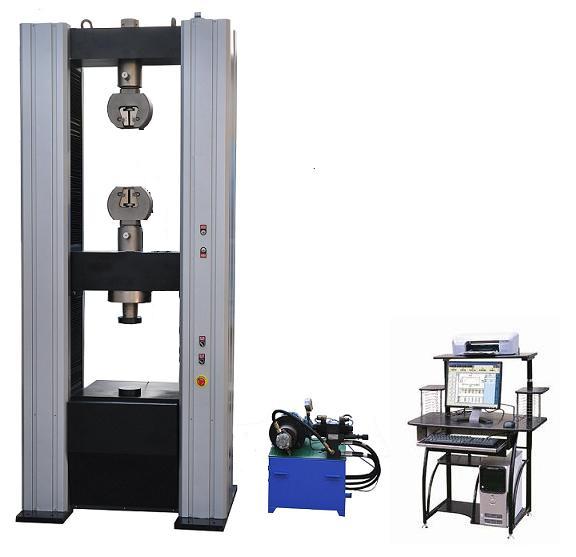

WDW-Y(落地式)微机控制电子万能试验机 主要用于金属、非金属材料的拉伸、压缩、弯曲、剪切、撕裂等力学性能的测试和分析研究，可根据GB、ISO、JIS、ASTM、DIN及用户提供的多种标准进行试验和数据处理，是科研院所、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。改设备完全满足GB/T228-2002/2010《金属材料室温拉伸方法》的要求。
★ 性能特点：
1 主机
1.1主机采用落地式框架结构，强度高、变形小，外形美观大方；
1.2 采用进口高精度滚珠丝杠，传动高效平稳；
1.3 采用美国世铨高精度轮辐式负荷传感器，测量精度高，稳定性好；
1.4 传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；
1.5 采用日本松下交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过
压、过载等保护装置，调速比可大1:100000；
1.6 夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；
1.7 特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。
2 控制系统
1、实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
2、数据采集系统由4路高精准32位A/D转换通道组成。最高分辨率达1/500000，全程不分档；
3、选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
4、符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
5、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
★ 参数配置：
|
产品型号 |
WDW-10Y |
WDW-20Y |
WDW-50Y |
WDW-100Y |
WDW-200Y |
WDW-300/500Y |
|
最大试验力 |
10kN |
20kN |
50kN |
100kN |
200kN |
300kN/500KN |
|
测量范围 |
最大试验力的0.2%—100% |
|
试验力示值准确度 |
优于示值的±0.5% |
|
试验力分辨力 |
1/500000（全程不分档或等效七档） |
|
横梁位移
测量精度 |
分辨率高于0.001mm |
|
变形测量精度度 |
在引伸计满量程的2%-100%范围内，优于±0.5% |
|
试验调速范围 |
≤100KN 0.0025—500mm/min ≥200KN 0.0025-300mm/min |
|
速度控制精度 |
±1%(0.0025~10mm/min); ±0.5%(10~500mm/min) |
|
恒力、恒变形
恒位移控制
范围 |
0.2%-100%FS |
|
恒力、恒变形
恒位移控制精度 |
设定值＜10%FS时，设定值的±1%以内
设定值≥10%FS时，设定值的±0.1%以内 |
|
变形速率
控制精度 |
速率<0.05%FS时为±2.0%设定值内
速率≥0.05%FS时为±0.5%设定值内 |
|
夹
具 |
形式 |
楔形夹具体 |
|
平钳口 |
0-7mm |
0-14mm |
0-20mm/ 0-27mm |
|
圆钳口 |
φ4-φ9mm |
φ4-φ14mm |
φ9-φ32mm |
|
最大拉伸空间 |
600mm |
|
最大压缩空间 |
600mm |
|
有效试验宽度 |
450mm |
570mm |
|
整机电源 |
单相220V±10%,50Hz |
三相,380V±10%,50Hz |
|
工作环境 |
室温—35℃,相对湿度不超过80% |
|
主机尺寸 |
830×550×1900mm |
1000×750×2260mm |
1110×760×2600mm |
|
重量 |
600kg |
1000kg |
1500kg |
|
|
|
|
|
|
|
|
|
注：以上配置属于标准配置，具体可根据客户要求定做。
|
