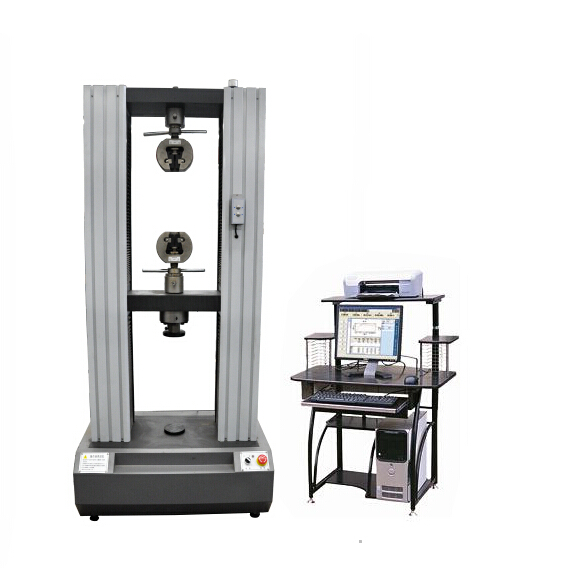

1 主机
1.1主机采用高钢度门式框架结构，强度高、变形小；
1.2 采用进口高精度滚珠丝杠，传动高效平稳；
1.3 传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；
1.4 采用交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置，调速比可大1:100000；
1.5 夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；
1.6 特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。
2 控制系统
1、实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
2、数据采集系统由4路高精准24位A/D转换通道组成。最高分辨率达1/300000，全程不分档；
3、选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
4、符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
5、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
★ 技术参数：
|
产品型号 |
WDW-0.5/1 |
WDW-2/5 |
WDW-10/50 |
WDW-100 |
WDW-200/300 |
WDW-500 |
|
最大试验力 |
500N/1000N |
2KN/5KN |
10KN/50KN |
100KN |
200KN/300KN |
500KN |
|
试验力
测量范围 |
最大试验力的2%--100%（可选择0.4%--100%） |
|
试验力分辨力 |
1/300000(全程不分档或等效6档) |
|
试验力
示值精度 |
优于示值±1%（±0.5%为特殊选择） |
|
横梁位移测量 |
分辨率高于0.002mm |
|
变形测量精度 |
在引伸计满量程的2%-100%范围内，优于±1% |
|
试验速度范围 |
≤100KN 0.01—500mm/min,无级调速 ≥200KN 0.01-300mm/min |
|
速度控制精度 |
±1%(0.01~10mm/min); ±0.5%(10~500mm/min) |
|
恒力、恒变形
恒位移控制范围 |
设定值<10%FS时,设定值的±1.0%以内
设定值≥10%FS时,设定值的±0.1%以内 |
|
变形速率
控制精度 |
速率<0.05%FS时为±2.0%设定值内
速率≥0.05%FS时为±0.5%设定值内 |
|
夹具 |
形式 |
楔形夹具体 |
|
平钳口 |
0-7mm |
0-14mm |
0-20mm |
|
圆钳口 |
φ4-φ9mm |
φ4-φ14mm |
φ9-φ26mm |
φ9-φ32mm |
|
最大拉伸空间 |
600mm |
|
最大压缩空间 |
700mm |
|
有效试验宽度 |
400mm |
570mm |
|
整机电源 |
单相,220V±10%,50Hz |
三相,380V±10%,50Hz |
|
工作环境 |
室温—35℃,相对湿度不超过80% |
|
主机尺寸 |
760×500×1750mm |
830×550×2000mm |
1130×650×2650mm |
|
重量 |
400kg |
500 kg |
1500 kg |
