 U形倾斜式压差计
矿用压差计 压力传感器 压力变送器主要特点及用途：

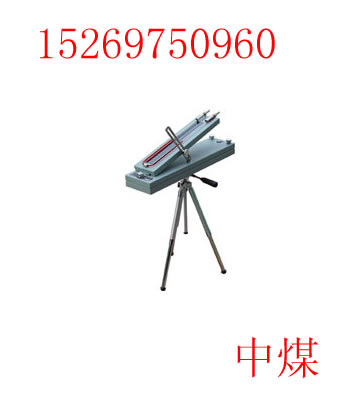

CQY-150型U形倾斜式压差计（以下简称仪器）是一种便携、可调倾斜式的微压测量仪器。该仪器配备小型三脚架，在野外或矿山井下使用方便、迅速，具有测量准确、结构简单等特点。该仪器与皮托管配合使用，可对煤矿通风网路中的风速、风阻、流量进行测量，也可用于风表校验工作。
工作原理：
该仪器是基于流体静力学原理，利用液柱两端由于受压不同而在介质液面之间形成的高度差进行压力测量的测压仪器，其特点为玻璃测量管与水平面成一定倾斜角度，故能将较小的液柱高度差转换成按比例放大的玻璃测量管分度值，表达公式如下：
H = L×A
其中 A=ρ×sinα
式中：
H ：压差值（mmH2O）；
L ：测量管分度值（mm）；
ρ：工作介质介质密度（标称比重为0.81g/m3）；
α：倾斜角度；
A ：倾斜系数（本仪器有0.1、0.2、0.5、0.7四种）。
主要技术指标：测量范围 0-150MM H20 1471PA
环境温度： 5-40 ℃
倾斜系数 ：0.1 0.2 0.5 0.7
型号：CQY-150型产品简介：该产品是一种便携式可调倾角的微压测量仪器，适用于测量气体的表压和差压。与皮托管配合使用，可对煤矿通风网路中的风速、风阻、流量进行测量，也可用于风表校验。 |
