 XJH127隔爆本安型声光语言报警装置
1.概述
XJH-127矿用隔爆兼本安型声光语言报警装置使用于煤矿井下有瓦斯及煤尘危险的各轨道偏口，风门及上下车厂等地，当机车运行到这些需要报警的地方时如：弯道、道岔处开始语言报警：“机车通过弯道，行人请注意”。风门开启后及时提示“行人通过，关闭风门”、“前方放炮，立即撤人，禁止入内”。用于斜井绞车时，语言提示“正在行车、不准行人”；用于立井时，语言提示“信号已发、禁止入罐”。本产品为矿用隔爆兼本安型设备，其中传感器、扬声器、发光二极管信号显示电路为本安型电路。配接防爆电磁阀可在机车通过是实现自动喷雾降尘。工作环境
2.1大气压力：86~106kPa，海拔不大于2000M；
2.2环境湿度：不大与95%（+25℃）；环境温度：?℃~+40℃；
2.3无显著振动和冲击的场合；
2.4煤矿井下有混合物，但无破坏绝缘的腐蚀性气体及能防污水或其它液体浸入的场合；
2.5污染等级：三级；安装类别：III级。.主要技术参数与功能
4.1技术参数
4.1.1防爆形式：矿用隔爆兼本安型；
4.1.2防爆标志：Exd[ib]I（150℃）；
4.1.3电源电压：127V;最大工作电流：0.2A；
4.1.4本安输出端最高开路电压：12V ；最大电流：≤1300mA；
4.1.5音响声级不小于85dB;灯光显示：红、绿双色，黑暗中20米内可见；
4.1.6电源适应能力：75％~110％；
4.1.7电缆型号：MMYUR；最大电缆长度：2000m；
4.1.8分布电感：≤800µH/km；分布电容≤0.06µf/km；
4.1.9外形尺寸：220×190×180mm重量：15kg。
4.2主要功能

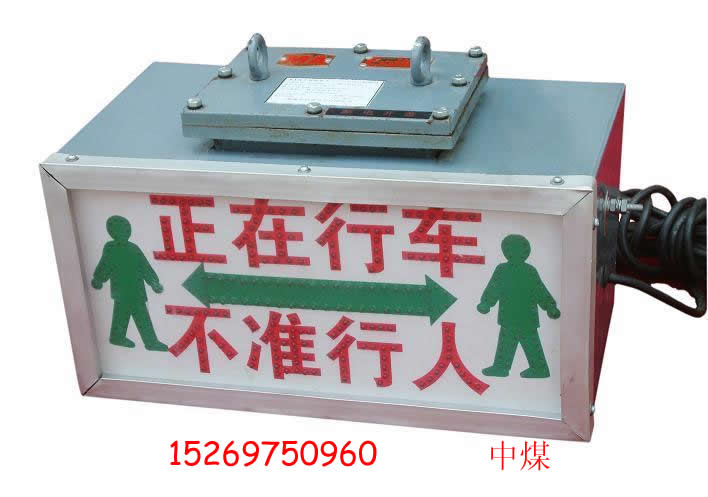

报警装置的接线端子“传感器”间无触发信号时（高电平）, 报警装置显示常亮绿色安全通过标识;当接线端“传感器”间有触发信号时（低电平）,机车触发传感器,绿灯灭并显示红色“正在行车,不准行人”的发光字型,并同时不断报出语音“机车通过弯道,行人请注意”的语言提示声音；语音与发光字型的警示延时时间为15秒±5秒. 延时时间到后,报警装置红色字灭,恢复绿色常亮提示发光标识，语音停。
4.3当用于风门或其他需要报警的地方，只要传感器给出＜0.5V低电位信号，本装置及时语言提示：“行人通过，关闭风门”、“前方放炮，立即撤人，禁止入内”等。同时汉字点阵显示。应用户要求，字幕可以任意编译，同时在间歇时间可播放MP3或其他宣传警示问候字幕。 |
