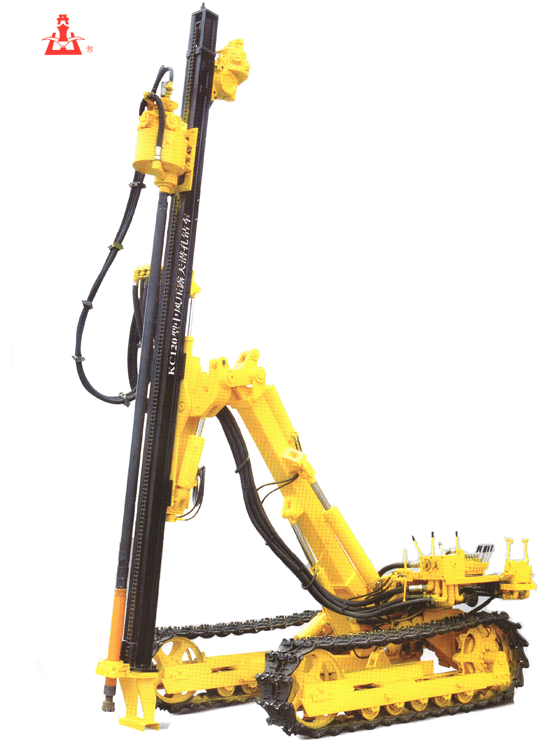

 KC120型中风压露天潜孔钻车
维修方便的液压泵组
气马达驱动泵组并置开油箱外，油泵与马达采用软特性联接且可自由拆卸，使油泵动行稳定可靠，维修方便快捷。
强有力的推进、回转机构
推进减速器采用蜗轮、蜗杆传动，推拉力大，可实现自锁。
回转减速器采用齿轮传动，转速低，扭矩大，维护保养方便。
集中控制的操纵机构
钻车设计有先进的液压系统和功能齐全的气路系统，所有动作都集中控制，方便操作。
操作液压操纵阀，可实现钻臂的举升、摆动和钻架的俯仰、摆角、前移（后退）以及履带的调平等功能。保证多方位钻凿岩孔和钻车的稳定。
操作气动操纵阀，可实现油泵的开启和钻车的推进（提升）、回转、冲击等功能，保证钻车高效率凿岩。
安全稳定的行走机构
重心低，离地间隙大，能轻松穿越崎岖的路面。
先进的自动平衡系统，不仅使钻车行走稳定，且大大减轻了钻车的冲击力，保证了行驶安全。
大功率马达驱动，爬坡能力强，具有大的牵引力。
刹车装置与行走操纵机构采用联动方式，使停车即为刹车，从而保障了钻车的凿岩和在斜坡上行驶的稳定与安全。
常置刹车状态的行走操纵阀分别控制左右履带动作，实现前进、后退和转向，方便、灵活。
独特的防脱链装置，大大提高了钻车的可靠性。
配套动力LGCY-21/13.5型柴油移动螺杆空压机
KC120
岩石硬度 F＝6～20
钻孔直径（MM） 105～120
经济钻深（M） 25
工作气压（Mpa） 1.0～1.4
耗气量(M3/min) ≥21
回转速度(rpm) 0～67
提升力(KN) 13.6
钻杆规格(MM) 76*3000
爬坡能力 30度
离地间隙(MM) 254
行走速度(KM/h) 2.5
钻臂升角 -19度～60度
钻臂摆角 ±45度
滑架摆角 -35度～+50度
滑架补偿(MM) 1200
外形尺寸(MM) 6000*2425*1800
整机重量(KG) 5000
备注 全风动
|
