| 产品说明： |

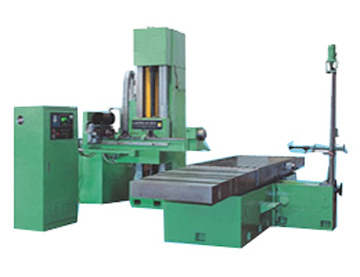

| ZK2103数控深孔钻床 |
| 本机床是用于钻削三坐标或二坐标孔系的数控深孔加工设备。它是一种高效、高精度、高自动化的采用内外排削法（枪钻法）钻削小孔径的机床。通过一次连续钻削即可达到一般需要钻、扩、铰工序才能保证的加工质量。孔径精度IT7—IT9。表面粗糙度Ra3.2—0.04μm，孔中心线直线度每100mm长度≤0.05mm，它广泛地应用于塑橡模具工业的水孔、射销孔、电热孔，液压机械工业的阀、分配器泵体，汽车拖拉机工业的发动机缸体、供油系统零件、传动系统零件、转向机构壳体和转向轴，航天工业的推进器、着陆架，发电机工业的热交换等零件上深孔的加工。 |
|
|
|
|
技术规格 |
型号 |
|
工作范围 |
钻孔直径范围 |
4-30mm |
| 钻孔最大深度 |
1200mm |
| 加工工件最大重量 |
6t |
| 滑台最大垂直方向行程 |
1000mm |
| 工作台最大横向行程 |
1500mm |
| 工作台工作面尺寸 |
1000×2450mm |
|
主轴 |
钻杆箱（刀具）主轴转速范围（无级） |
800-7000r/min |
|
进给 |
进给速度范围（无级） |
10-500mm/min |
|
电机 |
钻杆箱电机功率（交流伺服主轴） |
3.7kW |
| 进给电机功率 |
1.2kW |
| 机床总功率（约） |
25kW |
|
冷却系数 |
切削冷却系统的压力范围 |
1-10Mpa |
| 切削冷却系统的流量范围 |
6-100L/min |
|
数控系统 |
FANUC OI Mate MC |
|
其 它 |
主机部分包装箱尺寸 |
3000×2200×3220mm |
| 工作台部分包装箱尺寸 |
5150×1300×1710mm |
| 电箱包装箱尺寸 |
970×730×2010mm |
| 冷却系统流包装箱 |
2245×1480×1875mm |
| 机床占地面积 |
4295×4950mm |
| 机床总重量（约） |
15t | |
产品特点1、采用FANUC oi Mate MC系统
2、三坐标轴由交流伺服电机驱动，滚动丝杠传动。
3、采用贴塑导轨。
4、钻杆箱主轴由交流伺服主轴电机驱动，无级调速。
5、导轨面采用自动间歇润滑。
6、具有多种自动监控装置。 | | |
