| 产品说明： |

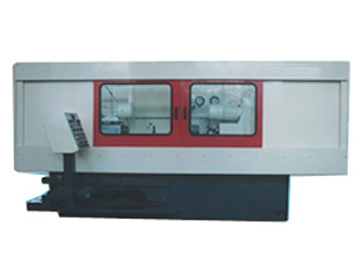

| ZK2102数控深孔钻床 |
|
ZK2102型数控深孔钻床采用枪钻外排屑法进行加工，加工方式以工件、刀具同时旋转、刀具做进给运动的方式进行。
ZK2102型数控深孔钻床具有高效，高精度、高自动化的特点，通过一次钻削可以代替一般需要钻、扩、铰才能达到的加工精度和表面粗糙度。
ZK2102型数控深孔钻床采用数字控制，不仅具有单动性能，还具有自动循环的性能，因此它既能满足小批量生产的需求，也能满足大批量生产的需求。
|
|
|
|
|
技术规格 |
参 数 |
|
工作范围 |
钻孔直径范围 |
3-20mm |
| 最大钻孔深度 |
500mm/1000mm |
| 滑台导轨面至主轴中心高度 |
60mm |
| 工作台面至主轴中心高度 |
180mm |
|
主轴 |
钻杆箱主轴转速(无级) |
500-8000r/min |
| 床头箱主轴转速 |
370r/min |
|
进给 |
进给速度范围 |
10-350mm/min |
| 进给快速 |
3000mm/min |
| 进给电机扭矩 |
8.34Nm |
|
电机 |
机床总功率 |
14kW |
| 钻杆箱电机功率 |
3kW |
| 床头箱电机功率 |
1.5kW |
|
数控系统 |
采用日本大森Ⅲ数控系统及日本安川交流伺服系统 |
|
冷却系统 |
切削冷却液最大压力(可调) |
10Mpa |
| 切削冷却液最大流量(可调) |
100L/min |
| 切削冷却液的过滤精度 |
30μm |
|
其它 |
机床外形尺寸(长 x 宽 x 高) |
3900/4900×2800×1700 |
| 机床总重量 |
3T/4T | | | |
