| 产品说明： |

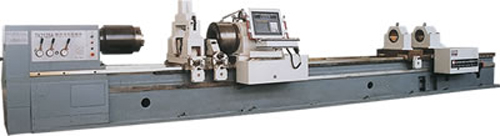

| TK2125A数控深孔镗床 |
|
该机床是专门加工深孔类工件的设备，进给结构为双齿轮齿条传动，刚性好，加工范围大。主要功能有钻孔、镗孔（可镗削盲孔），可进行滚压加工，滚压后，粗糙度一般可以达到Ra0.4以下。钻孔采用BTA方式；镗孔采用推镗方式，授油器进油。工件的顶紧和授油器的夹紧均采用液压控制，安全可靠、操作方便。适用于各种液压油缸、主轴孔、汽缸孔、冷却孔的加工，适于大批或小批生产。 |
|
|
 |
|
技 术 规 格 |
参 数 |
| 镗孔最大直径 |
Φ250mm |
| 钻孔直径 |
Φ25∼Φ80mm |
| 钻镗孔最大深度 |
1∼8m（长径比100：1） |
| 中心高度（从平导轨至主轴中心） |
350mm |
| 床头箱主轴孔径 |
Φ75mm |
| 主轴前端锥孔 |
Φ85mm,1:20 |
| 主轴转速范围、级数 |
70∼1200r/min（12级） |
| 进给速度范围 |
10∼1000mm/min（无级） |
| 拖板快速移动速度 |
4000mm/min |
| 工件夹持直径范围 |
Φ40∼Φ350mm |
| 主电机 |
N=30kW,n=1460r/min |
| 进给电机 |
N=3.3kW,α30/1200 A.C伺服电机 |
| 授油器快速电机 |
N=2.2kW,n=960r/min |
| 授油器快速移动速度 |
3000mm/min |
| 冷却泵电机 |
N=5.5kW,n=1460r/min(3组)
N=7.5kW,n=960r/min(1组) |
| 液压泵电机 |
N=1.5kW,n=1440r/min |
| 冷却系统额定压力 |
2.5∼6.3MPa |
| 冷却系统流量 |
80、180、280、380L/min |
| 液压系统额定工作压力 |
6.3MPa |
| 电机总功率 |
N=61kW(冷却共24kW) |
| 机床总重（净） |
12T |
| 占地面积（长χ宽χ高） |
8800χ1680χ1700(mm) | |
|
机床主要配置： |
| 机床配备日本FANUC Oi-TC数控系统或用户自选；3.3kW α30/1200交流伺服电机；德国ATLANTA高精度淬火斜齿条、齿轮；液压站配知名品牌液压阀。 | | |
