 光伏支架主构件的安装及工程概述
“质量控制”核心价值是为了推动并网光伏发电项目可持续发展，光伏支架主构件对光伏发电项目施工质量实施严格管理，确保施工作业符合国家质量标准，以保证并网光伏发电系统的有效运行。本文通过介绍光伏发电施工工艺质量控制要点，确保光法发电工程符合国家质量标准，为光伏发电生产调度做好充分准备。
1、工程概述
本次案例为“敦煌60MWp并网光伏发电项目”，该工程位于河西走廊西部的敦煌市清洁能源工业园区，工程造价4062.67万元，产区占地面积1540000mZ，规划容量为60MWp，含太阳能支架及组件。逆变器。汇流箱。直流柜。箱变安装及防需接地。设备安装调试等，首年发电量为9600万kW"h，取得了显著的经济和社会效益，获业主好评。
2、光伏支架安装
圆盘支架是光伏发电系统中为了摆放。安装。固定太1R能面板设计的特殊的支架，支架安装的角度。朝向。排列方式等影响系统对太阳总辐射量的接收，从而影响到整个光伏发电系统的发电能力光伏支架具有多种分类方式，按照连接方式分为焊接式和组装式；按照安装结构分为固定式和跟踪式；按照安装地点分为地面式和屋面式等本项目采用镀锌钢材固定式支架，支架刚接为C41X52X2.0.立柱为C41X41X2.5，整体支架的垂直度。水平度及支架倾斜角度是决定支架安装质量的重要因素，同时影响到美观和日照时间，现以固定式支架为例介绍支架安装质量的控制要点。
2.1支架预埋件
支架连接可采用焊接或螺桂连接，焊接连接需在基础中预埋钢板，用钢量较大，现场施焊受天气影响较大；螺桂连接对结构变形有较强的适应能力，用钢量小且制作方便。本项目地处戈壁，需抵抗昼夜温差大。多风沙。暴晒等自然侵蚀，对结构强度及防腐要求高，因此优先采用螺桂连接，在支架基础顶部埋设防腐性能高的镀锌U型螺桂预埋件制安直接影响支架安装质量，应确保预埋件的准确度，埋件埋设精度要求水平偏差不大于3mm，预埋件中线必须一条直线，螺桂妊口外漏部分高度保持一致预埋件安装时在混凝土柱头表面
沿螺桂中心埋设位置标记十字线，以控制校核轴线偏差，且应在混凝土浇筑完30min内进行，安装完成后立即对埋件表面混凝土进行清除。支架基础预埋件允许偏差应符合下表规定。
2.2支架安装

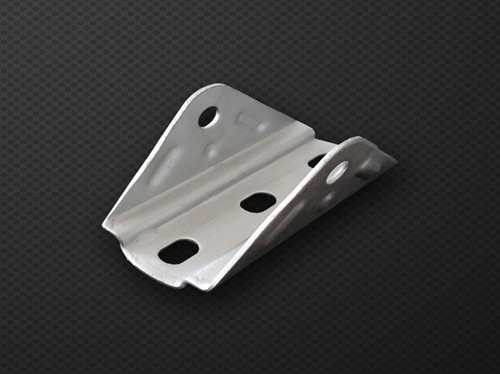

光伏支架支架立柱包括前后立柱，安装过程中应保持与基础水平面垂直放置，确保立柱的垂直度及水平度。主梁通过锁扣和六角螺桂固定在前后立柱上，根据当地太阳辐射值和地理位置计算后选择最优倾角为390，安装时采用标线方式通过调节立柱螺桂长孔上下位置，确保方阵内各主梁上平面平齐。横梁和次梁通过内六角专用螺桂安装在主梁上，其上平面与压块连接，以提高支架强度，螺桂方向应安装正确，确保横梁及次梁水平度及平行度。支架安装完毕后，支架安装的垂直度和角度应符合下列规定：
1)支架垂直度偏差侮米不大于士10，支架角度偏差度不大丁士10。
2)支架安装的允许偏差。
