 一、产品描述

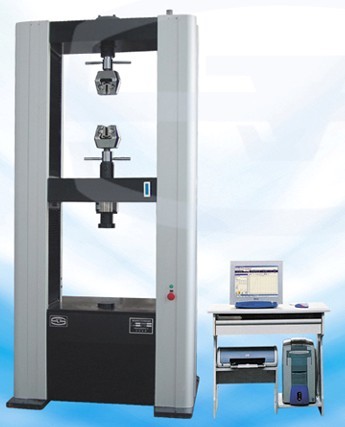

●主机：产品采用双空间门式结构，上空间拉伸，下空间压缩、弯曲。主机部分由两根导向立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部。由调速精度高、范围宽、性能稳定的日本松下交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸辅具（或压缩、弯曲等辅具）上下移动，实现试样的加荷与卸载。该结构保证机架有足够的刚度，同时实现高效、平稳传动。
●附具标准配置：楔型拉伸附具、压缩附具、弯曲附具各一套。
●电气系统：
（1）采用日本松下公司交流伺服驱动器和交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。调速比可达1:100000。
（2）具有过载、过流、过压、位移上下限位和紧急停止等保护功能。
（3）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。
二、主要技术参数
序号 技术名称 技术参数
1 试验机级别 1级
2 最大试验力(kN) 100
3 试验力测量范围 最大试验力的0.4%~100%
4 试验力示值相对误差 ≤示值的±1％
5 试验力分辨力 200000码
6 引伸计标距(mm) 50
7 变形测量最大值(mm) 10
8 变形测量范围(mm) 最大变形的2%~100%
9 变形示值相对误差 ≤示值的±1％
10 位移示值相对误差 ≤示值的±1％
11 位移分辨力(mm) 0.001
12 位移速率调节范围(mm/min) 0.005~500，无级调速
13 位移速率示值相对误差 ≤示值的±1％
14 主机外型尺寸(mm) 1010×750×2225
15 试验空间宽度(mm) 600
16 拉伸行程(mm) 600
17 压缩行程(mm) 600
18 横梁最大行程(mm) 1100
19 主机质量(kg) 1100
20 主机电源 1.5kW,AC380V±10%，三相四线
21 工作环境 室温10℃～35℃,湿度20%～80%
三、标准配置
序号 名 称 规 格 数 量 备 注
1 主机交流伺服电机及系统 1.5kW 1套 日本松下
2 减速系统 1套
3 软件及测控系统 1套
4 滚珠丝杠副 2套 济宁博特
5 变压器 2套
6 负荷传感器 100kN 1只 进口
7 引伸计 YYU-10/50 1只 北京钢院
8 光电编码器 2000线 1只
9 计算机 P4/集成显卡/256MDDR/80G/CD光驱 1台 联想
10 打印机 HP1368(A4、喷墨打印机) 1台 HP
11 计算机桌 标准 1张
12 拉伸附具平钳口 0mm~7mm 1套
13 拉伸附具圆钳口 Φ14mm~Φ20mm 1套
14 压缩附具 压盘直径Φ100 1套
15 弯曲附具 跨距500mm、支辊及压辊直径Φ24mm 1套
16 随机工具 1套
17 随机文件 1套
18 特殊附具(需另订货) 平钳口7mm~14mm、14mm~20mm
圆钳口Φ4mm~Φ9mm、Φ9mm~Φ14mm 1套
|
