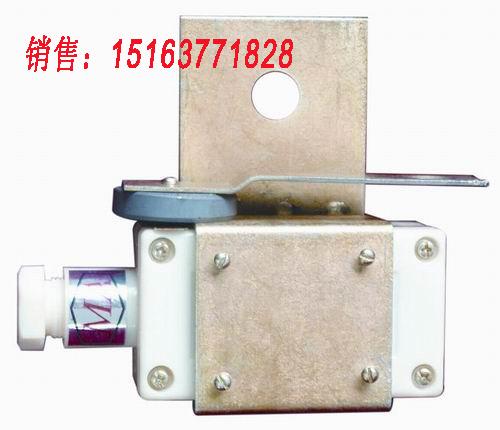

 KGS速度传感器
将磁钢按装在皮带机从动轮的端面，随从动轮旋转，当速度传感器靠近磁钢时，使速度传感器的磁敏元件产生与从动轮转速成正比的正脉冲信号，每个正脉冲触发单稳态电路，经反向后产生一定脉宽的正脉冲，此时的正脉冲与磁敏元件发出的正脉冲同时输入另一单稳态电路。速度正常时，此两脉冲同时输入单稳态电路，变换后，“速度”端输出高电平；若皮带打滑，从动轮速度下降，磁敏元件发出的正脉冲将不能与前一脉冲触发的正脉冲同步，经一段时间延时后使速度传感器“速度”端输出低电平，失速指示灯亮，主机执行继电器释放，切断皮带机控制电源，实现了低速保护，同时发出语言报警。通过拨动开关可改变单稳态电路的脉宽，从而使速度可在1～3转/秒可调。
|
