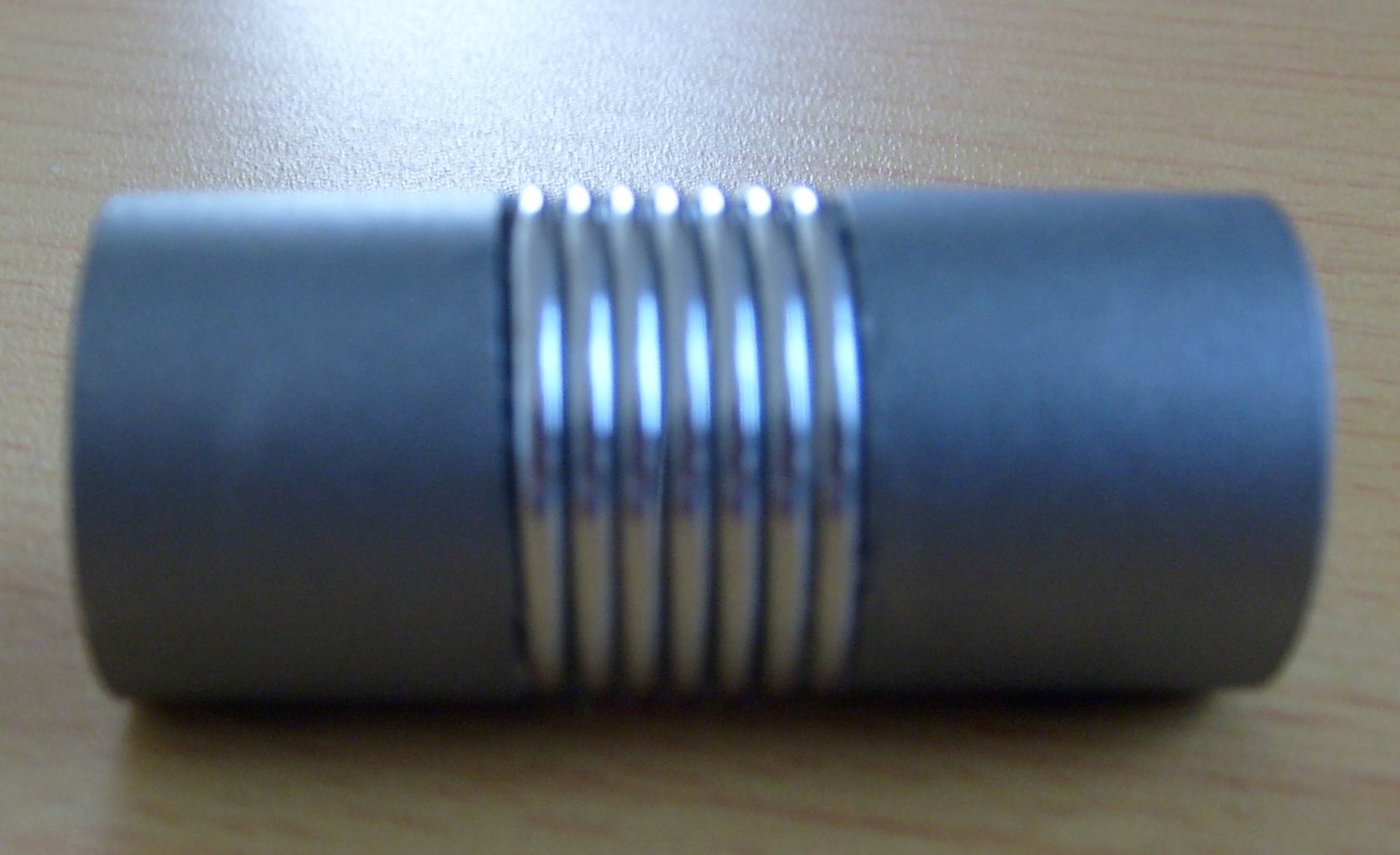

 ●一体成型的金属弹性联轴器
●中间弹性体联接
●可吸收振动、补偿径向、角向和轴向偏差
●顺时针与逆时针回转特性完全相同
●抗油与电气绝缘
●有两种不同硬度弹性体
●夹紧螺丝固定
◆外形尺寸
Фd1Фd2 Ф L L1 L2 L3 M 扭紧力矩
2 3 4 5 6 7 14 22 7 6 3.5 M2.5 1
4 5 6 7 8 10 20 30 10 8 5 M3 1.3
8 9.525 10 12 14 16 30 35 11 13 5 M4 1.7
14 16 18 19 20 22 24 40 55 19.5 16 10 M6 8
◆技术参数
额定扭矩 最大扭矩 最高转速 惯性扭矩 静态扭矩刚性 径向偏差 角向偏差 轴向偏差 重量
3.2 6.4 19000 5.9×10-７ 46 0.02 1 ±0.6 26g
5 10 17000 6.7×10-7 55 0.02 1 ±0.6 37g
7.4 14.8 12000 8.510-7 72 0.02 1 ±0.8 50g
9.5 19 10000 9.010-7 500 0.02 1 ±0.8 150g
|
