| 产品说明： |

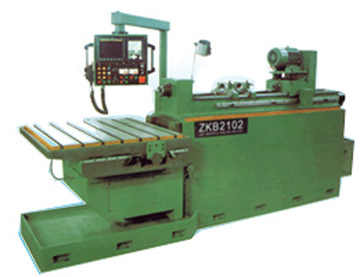

| ZKB2102三坐标数控深孔钻床 |
|
本机床是用于钻削三坐标或两坐标孔系的深孔加工设备，它是一种高效、高精度、高自动化的采用外排屑法（枪钻法）钻削小孔的机床。通过一次连续钻削即可达到一般需要钻、扩、铰工序才能保证的加工质量。孔径精度为IT7-IT10，表面粗糙度Ra3.2-0.04μm，孔中心线直线度每100mm长度上≤0.05mm。它广泛地用于塑橡模具工业的水孔、射销孔、电热孔；液压机械工业的阀、分配器、泵体、汽车、拖拉机工业的发动机缸体、供油系统零件、传动系统零件、转向机构壳体和转向轴；航天工业的推进器、着陆架；发电机工业的热交换板等零件深孔的加工。
|
|
|
主要技术参数 |
|
技术规格 |
型号 |
|
工作范围 |
钻孔直径范围 |
4-20mm |
| 最大钻孔深度 |
1000mm |
| 升降滑台最大垂直方向行程 |
300mm |
| 工作台最大横向行程 |
800mm |
| 工作台工作面尺寸 |
1100×1100mm |
| 加工工件最大重量 |
1T |
|
主轴 |
钻杆箱主轴转速范围 |
800-7000r/min |
|
进给 |
进给速度范围（无级） |
10-500mm/min |
|
冷却系统 |
切削冷却液的压力范围 |
1-10Mpa |
| 切削冷却液的流量范围 |
6-100L/min |
|
电机 |
进给电机功率 |
1.6kW |
| 钻杆箱电机功率 |
4kW |
| 机床总功率 |
28kW |
|
数控系统 |
FANUC OI MC |
|
其它 |
机床外形尺寸 |
4380×2885×2065mm |
| 主机包装箱尺寸 |
4130×1880×2600mm |
| 冷却装置包装箱尺寸 |
2700×1920×1755mm |
| 电控柜包装箱尺寸 |
1100×820×2200mm |
| 机床总重量 |
7T | | | |
