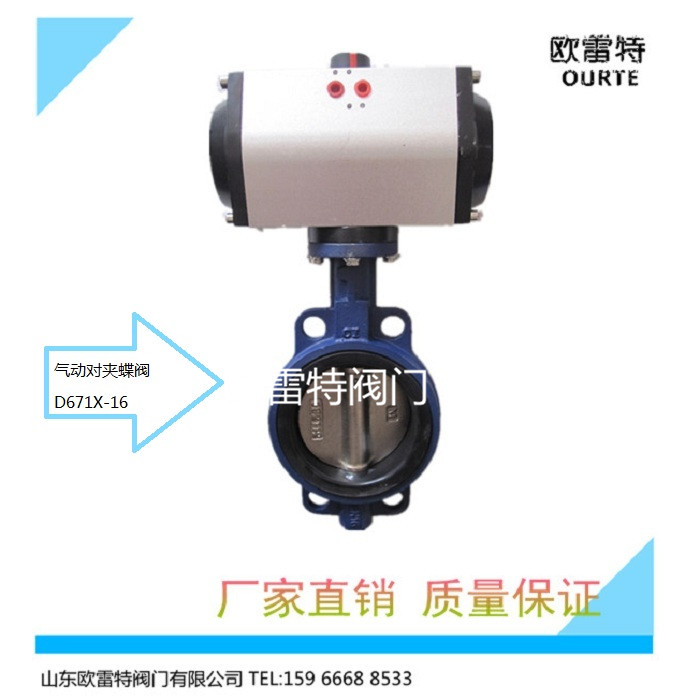

| 对夹式气动蝶阀D671X-16 |
|
|
|
|
|
点击看大图
|
| 商店名称： |
山东欧雷特阀门有限公司 |
| 商品类型： |
五金 |
| 商品价格： |
元 |
品牌名称： |
欧雷特 |
| 商品产地： |
山东济南 |
有 效 期： |
|
| 点击次数： |
1341 |
发布时间： |
2017年5月25日 |
  |
|
|
|
|
|
|
|
| 特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
执行机构：
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度
对夹式气动蝶阀技术参数和性能
GTD/DA气动执行机构技术参数
阀 体 参 数
类 型
双作用活塞式、弹簧复位式
公称通径
DN40～500mm
气源压力
双作用：2-8bar/单作用：4-8bar
公称压力
PN1.0、1.6MPa
输出力矩
双作用：4N·M～10560N·M
阀轴材质
碳钢、304/316/316L不锈钢
单作用：7N·M～2668N·M
阀体材质
球墨铸铁、 碳钢、不锈钢
工作温度
常温型：-20℃～80℃（丁腈橡胶O型圈）
阀板材质
球墨铸铁、304/316/316L不锈钢 、尼龙
高温型：-20℃～160℃（氟橡胶O型圈）
阀座密封
EPDM、NBR、耐磨橡胶
动作范围
0～90°±5°
结构形式
中线型 、无销型
接口螺纹
GTD40～GTD83/ATD50～ATD88 G1/8″
温度
EPDM≤80℃；NBR≤68℃
GTD110～GTD350/ATD100～200 G1/4″
适用介质
水、空气、天然气
阀位信号
定位器：4～20mA/回信器：全开全关信号
特点
用途广、整体造价低、流量大、流阻小
|
|
|
|
|
|
